MENGENAL UML

UML (UNIFIED MODELING LANGUAGE)

A. Pengertian & Gambaran dari UML

    1   Pengertian UML

UML adalah suatu bahasa yang digunakan untuk menentukan, memvisualisasikan, membangun, dan mendokumentasikan suatu sistem informasi

   2   Gambaran Dari UML

¤   UML sebagai Bahasa Pemodelan

UML merupakan Bahasa pemodelan yang memiliki pembendaharaan kata dan cara untuk mempresentasikan secara fokus pada konseptual dan fisik dari suatu sistem.

      Dengan UML akan memberitahukan kita bagaimana untuk membuat dan membaca bentuk model yang baik, tetapi UML tidak dapat memberitahukan model apa yang akan dibangun dan kapan akan membangun model tersebut. Ini merupakan aturan dalam software development process.

 ¤   UML sebagai bahasa untuk Menggambarkan Sistem(Visualizing)

      UML menggambarkan model yang dapat dimengerti dan dipresentasikan ke dalam model tekstual bahasa pemograman. Contohnya kita dapat menduga suatu model dari sistem yang berbasis web tetapi tidak secara langsung dipegang dengan mempelajari code dari sistem. Dengan model UML maka kita dapat memodelkan suatu sistem web tersebut dan dipresentasikan ke bahasa pemograman.

¤  UML sebagai bahasa untuk Menspesifikasikan Sistem   (Specifying)

      Maksudnya membangun model yang sesuai, tidak ambigu dan lengkap. Pada faktanya UML menunjukan semua spesifikasi keputusan analisis, desin dan implementasi yang penting yang harus dibuat pada saat pengembangan dan penyebaran dari sistem software intensif.

¤   UML sebagai bahasa untuk Membangun Sistem(Constructing)

      UML bukan bahasa pemograman visual, tetapi  model UML dapat dikoneksikan secara langsung pada bahasa pemograman visual.Maksudnya membangun model yang dapat dimapping ke bahasa pemograman seperti java, C++, VB  atau tabel pada database relational atau penyimpanan tetap pada database berorientasi objek.

¤   UML sebagai bahasa untuk Pendokumentasian Sistem (Documenting)

      Maksudnya UML menunjukan dokumentasi dari arsitektur sistem dan detail dari semuanya.UML hanya memberikan bahsa untuk memperlihatkan permintaan dan untuk tes. UML menyediakan bahasa untuk memodelkan aktifitas dari perencanaan project dan menejemen pelepasan (release management).

        B.  Tujuan dan fungsi dari penggunaan UML:

 ü  Dapat memberikan bahasa permodelan visual kepada pengguna dari berbagai macam pemerograman maupun proses rekayasa.

 ü  Dapat menyatukan praktek-praktek terbaik yang ada dalam permodelan.

 ü  Dapat memberikan model yang siap untuk digunakan, merupakan bahasa permodelan visual yang ekspresif untuk mengembangkan sistem dan untuk saling menukar model secara mudah.

 ü  Dapat berguna sebagai blue print, sebab sangat lengkap dan detail dalam perancangannya yang nantinya akan diketahui informasi yang detail mengenai koding suatu program .

 ü   Dapat memodelkan sistem yang berkonsep berorientasi objek, jadi tidak hanya digunakan untuk memodelkan perangkat lunak(software) saja.

 ü  Dapat menciptakan suatu bahasa permodelan yang nantinya dapat dipergunakan oleh manusia maupun oleh mesin.

C. Diagram dalam UML

       1.      Use Case Diagram

                Use case diagram adalah abstraksi dari interaksi antara sistem dan aktor. Use case diagram bekerja dengan cara mendeskripsikan tipe interaksi antara user sebuah sistem dengan sistemnya sendiri melalui sebuah cerita bagaimana sebuah sistem dipakai.



Gambar Use Case Diagram



               Use case diagram berguna dalam tiga hal:

          1.  Menjelaskan fasilitas yang ada (requirement).

          2.  Komunikasi dengan klien.

          3.  Membuat test dari kasus-kasus secara umum.

         2.           Activity Diagram

         Activity diagram menyedakan analis dengan kemampuan untuk memodelkan proses dalam suatu sistem informasi. Activity diagram dapat digunakan untuk alur kerja model, use case individual, atau logika keputusan yang terkandung dalam metode individual. Activity diagram juga menyediakan pendekatan untuk proses pemodelan paralel.

                 Pada dasarnya, diagram aktivitas canggih dan merupakan diagram aliran data yang terbaru. Secara teknis, diagram aktivitas menggabungkan ide-ide proses pemodelan dengan teknik yang berbeda termasuk model acara, statecharts.

Gambar Activity Diagram

3. Package Diagram

                Package diagram utamanya digunakan untuk mengelompokkan elemen diagram UML yang berlainan secara bersama-sama ke dalam tingkat pembangunan yang lebih tinggi yaitu berupa sebuah paket. Diagram paket pada dasarnya adalah diagram kelas yang hanya menampilkan paket, disamping kelas, dan hubungan ketergantungan, disamping hubungan khas yang ditampilkan pada diagram kelas.

                Sebagai contoh, jika kita memiliki sistem pendaftaran untuk kantor dokter, mungkin masuk akal untuk kelompok kelas pasien dengan kelas sejarah medis pasien bersama-sama untuk membentuk paket kelas pasien. Selain itu, dapat berguna untuk membuat paket perawatan yang mengandung gejala penyakit, penyakit, dan obat-obatan khas yang diresepkan untuk mereka.

Gambar Package Diagram

4.  Statechart Diagram

                Statechart diagram digunakan untuk memodelkan perilaku dinamis satu kelas atau objek. Statechart diagram memperlihatkan urutan keadaan sesaat (state) yang dilalui sebuah objek, kejadian yang menyebabkan sebuah transisi dari suatu state atau aktivitas kepada yang lainnya.

                Statechart diagram khusus digunakan untuk memodelkan tahap-tahap diskrit dari sebuah siklus hidup objek sedangkan activity diagram paling cocok untuk memodelkan urutan aktivitas dalam suatu proses.

        Gambar Statechart Diagram

5.     Sequence Diagram

                Sequence diagram menjelaskan interaksi objek yang disusun berdasarkan urutan waktu. Secara mudahnya sequence diagram adalah gambaran tahap demi tahap yang seharusnya dilakukan untuk menghasilkan sesuatu sesuai dengan use case diagram.

 Gambar Sequence Diagram

6.  Class Diagram

                Tujuan utama dari class diagram adalah untuk menciptakan sebuah kosa kata yang digunakan oleh analis dan pengguna. Class diagram biasanya merupakan hal-hal, ide-ide atau konsep yang terkandung dalam aplikasi. Misalnya, jika sedang membangun sebuah aplikasi penggajian, diagram kelas mungkin akan berisi kelas yang mewakili hal-hal seperti karyawan, cek, dan pendaftaran gaji. Class diagram juga akan menggambarkan hubungan antara kelas.

Class diagram memiliki 3 area pokok:

1.   Name

2.   Attribute

3.   Method

Gambar Class Diagram

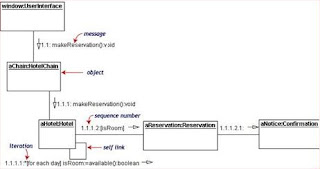

7.   Collaboration Diagram

                Collaboration diagram menggambarkan interaksi antar objek seperti sequence diagram, tetapi lebih menekankan pada peran masing-masing objek. Setiap pesan memiliki sequence number, dimana pesan dari level tertinggi memiliki nomor 1. Collaboration diagram membawa informasi yang sama dengan sequence diagram, tetapi lebih memusatkan atau memfokuskan pada kegiatan objek dari waktu pesan itu dikirimkan.

Gambar Composite Structure Diagram

9.    Object Diagram

                Object diagram merupakan sebuah gambaran tentang objek-objek dalam sebuah sistem pada satu titik waktu. Karena lebih menonjolkan perintah-perintah daripada class, object diagram sering disebut sebagai sebuah diagram perintah.

Gambar Object Diagram

10.  Timing Diagram

                Timing diagram adalah bentuk lain dari interaction diagram, dimana fokus utamanya lebih ke waktu. Timing diagram sangat berdaya guna dalam menunjukkan faktor pembatas waktu diantara perubahan state pada objek yang berbeda.

Gambar Timing  Diagram

11.     Component Diagram

                Component diagram bila dikombinasikan dengan diagram penyebaran dapat digunakan untuk menggambarkan distribusi fisik dari modul perangkat lunak melalui jaringan. Misalnya, ketika merancang sistem client-server, hal ini berguna untuk menunjukkan mana kelas atau paket kelas yang akan berada pada node client dan mana yang akan berada diserver.

                Component diagram juga dapat berguna dalam merancang dan mengembangkan sistem berbasis komponen. Karena berfokus pada analisis sistem berorientasi objek dan desain.

Gambar Component Diagram

12.     Deployment Diagram

                Deployment diagram menggambarkan detail bagaimana komponen dideploy dalam infrastruktur sistem, dimana komponen akan terletak (pada mesin, server atau piranti keras), bagaimana kemampuan jaringan pada lokasi tersebut, spesifikasi server, dan hal-hal lain yang bersifat fisikal. Hubungan antar node (misalnya TCP/IP) dan requirement dapat juga didefinisikan dalam diagram ini.

Gambar Deployment Diagram

13.     Interaction Overview Diagram

                Interaction overview diagram adalah pengikatan secara bersama antara activity diagram dengan sequence diagram. Interaction overview diagram dapat dianggap sebagai activity diagram dimana semua aktivitas diganti dengan sedikit sequence diagram, atau bisa juga dianggap sebagai sequence diagram yang dirincikan dengan notasi activity diagram yang digunakan untuk menunjukkan aliran pengawasan

Gambar Interaction Overview Diagram

D.  Area Penggunaan UML

UML digunakan paling efektif pada domain seperti :

1. Sistem Informasi Perusahaan
2. Sistem Perbankan dan Perekonomian
3. Bidang Telekomunikasi
4. Bidang Transportasi
5. Bidang Penerbangan
6. Bidang Perdagangan
7. Bidang Pengetahuan
8. Bidang Pelayanan Elektronik
9. Bidang Pelayanan Berbasis Web Terdistribusi
